IR Dioden

IR Empfänger und Sender Dioden.

TSOP312x / TSOP48x / TSSP4P38

Standard IR Empfangsmodule für verschiedene Frequenzen.

• Versorgungsspannung 2,5 .. 5,5V
• Stromverbrauch 0,3 ... 1mA
• TSOP312x Module sind am sparsamsten
• Datenblatt TSOP312x, gibts bei Reichelt
• Datenblatt TSOP48x, gibts bei Conrad
• Datenblatt TSSP4P38, gibts bei Reichelt

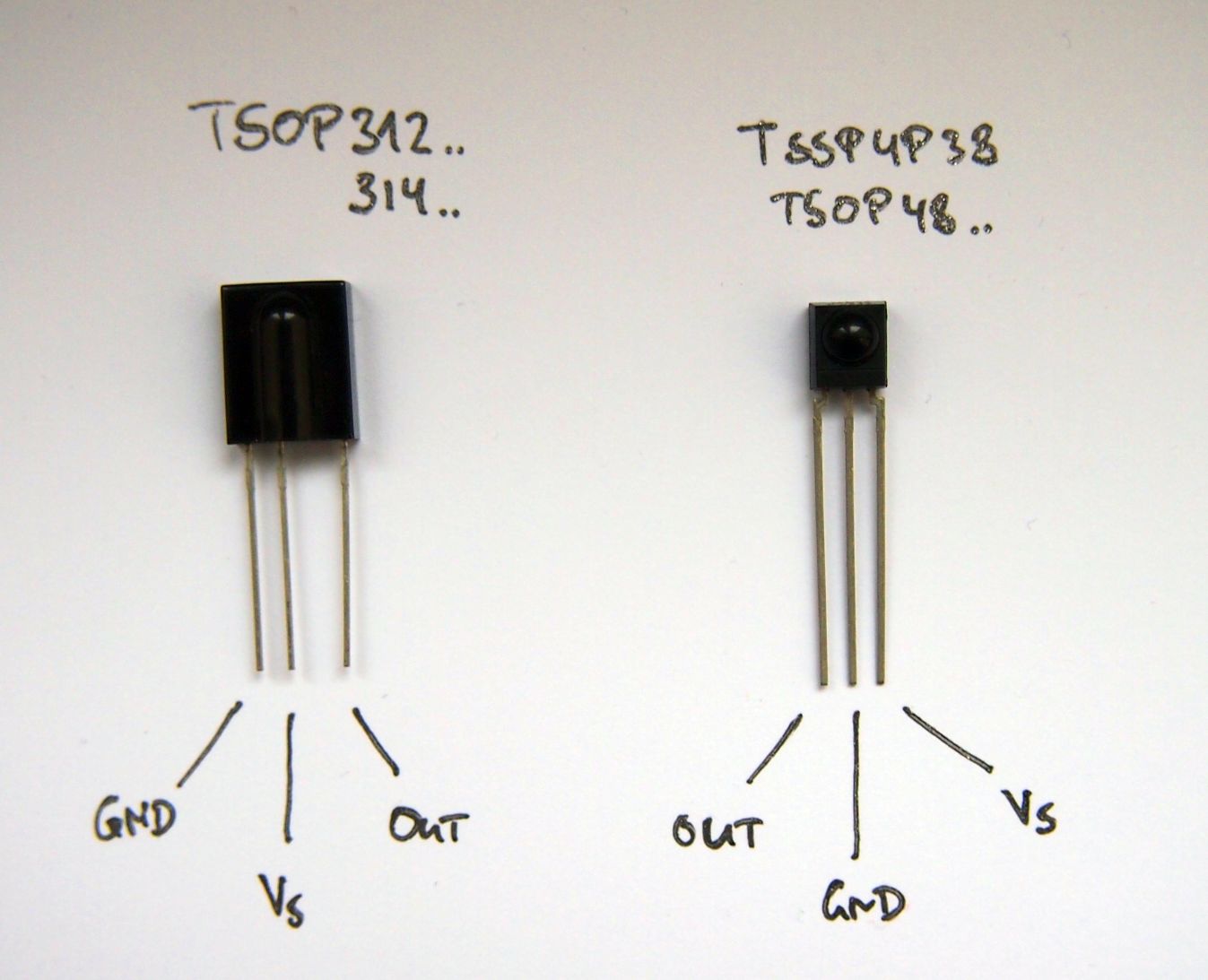

Pinbelegung

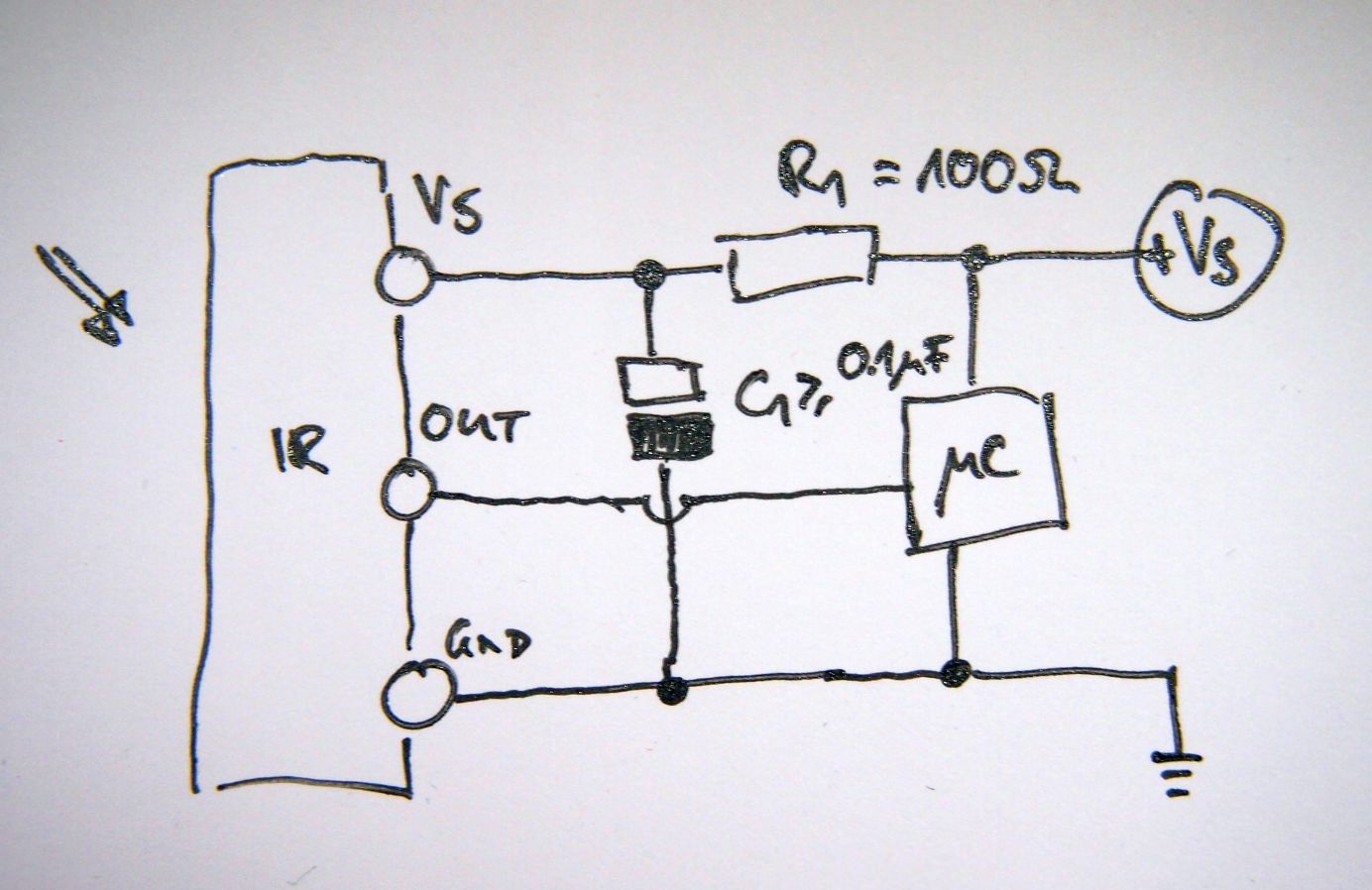

Beschaltung

Beschaltung der IR Module aus den Datenblättern zur Vermeidung von Störsignalen.

Links

Link zu Verwendung der LD 274 als Sender: http://fritzing.org/forum/thread/780/
